Картограмма земляных масс v9.0.5

Расчёт и оформление плана земляных работ

Стоимость: 1000 ₽
*

Для юридических лиц:
2000 ₽

Скачать демо-версию

Описание команд:

  GCCL - (Geo Cartogram Create Line grid)

Создаёт сетку квадратов сориентированную вдоль трассы, команда использует диалоговое окно:


-< Исходники >-

Доступен выбор объектов как из списка, так и из чертежа, при этом в качестве трассы может выступать как объект "трасса" Civl 3D, так и любой линейный объект AutoCAD

-< Пикетаж >-

Вводится в ручную, либо указывается на чертеже, для указания нужного диапазона трассы

-< Сетка квадратов >

Сетку можно построить как до границ, так и фиксированной шириной вдоль оси, или даже например с одной стороны оси. Чтобы вдоль трассы было по одному ряду квадратов, указывайте заведомо больший размер поперёк оси, чем ширина самой поверхности.

-< Границы >-

Можно не указывать!
Наружная - доступны только замкнутые полилинии, можно указать несколько, будет найдена общая область для 2-ух поверхностей и указанных границ.
Внутренние - доступны только замкнутые полилинии, можно указать несколько, по данным контурам будут вырезаны области из картограммы
Характерные линии - могут быть 2D\3D полилинии и характерные линии Civil-а, при пересечении характерных линий и квадратов сетки, квадраты будут поделены характерной линией на части.


 GCMR - (Geo Cartogram Merge Regions)
Команда объединяет несколько выбранных регионов в один. Удобно объединять мелкие участки с соседними крупными. После вызова команды, регионы с площадью менее 2% от базовой будут подсвечены красным цветом, а регионы площадью менее 25% синим.


 GCSE - (Geo Cartogram Sign Elevation)
Команда подписывает отметки по узлам сетки квадратов


Эта команда создаст блок _Geo_cart_

Все основные настройки для блока присутствуют в диалоге. Если вам нужно что-то большее, вы всегда можете отредактировать его в редакторе блоков и при последующем вызове команды выбрать "Использовать существующий блок".

 GCWB - (Geo Cartogram Weed Block)
Команда удаляет блоки (подписи отметок) которые подписывают отдельные вершины, не являющиеся общими для соседних участков.


 GCAB - (Geo Cartogram Add Block)
Команда вставляет блок (подписи отметок) в любом указанном вами месте.



 GCWZ - (Geo_Cartogram_Work_Zero)
Команда обнуляет рабочею отметку в указанных блоках, при этом доступен выбор, какую отметку Красную или Чёрную оставить без изменений.



 GCDE - (Geo_Cartogram_Delete_Elevation)
Команда удаляет все подписи отметок.




 GCCV - (Geo Cartogram Calculation Volumes)
Команда на основе уже созданной сетки квадратов и подписанных отметок произведет подсчёт и дальнейшее оформление.


Эта команда создаст блок _Geo_cart_vol_

Все основные настройки для блока присутствуют в диалоге. Если вам нужно что-то большее, вы всегда можете отредактировать его в редакторе блоков и при последующем вызове команды выбрать "Использовать существующий блок".


 GCDC - (Geo Cartogram Delete Calculation)
Команда удаляет только вычисления объёмов, оставляя сетку квадратов и подписи отметок, для возможного редактирования самой сетки\поверхностей\отметок и повторного вычисления


 GCMB - (Geo Cartogram Move Block)
Команда переносит блок (подписи углов или объёма) в новое место и строит выноску от первоначального положения. После выбора блока он будет следовать за курсором, клик Левой Кнопкой Миши зафиксирует ему новое положение, клик Правой Кнопки Мыши - удалит блок.



 GCDA - (Geo Cartogram Delete All)
Команда удаляет всю картограмму целиком.

Описание команд:

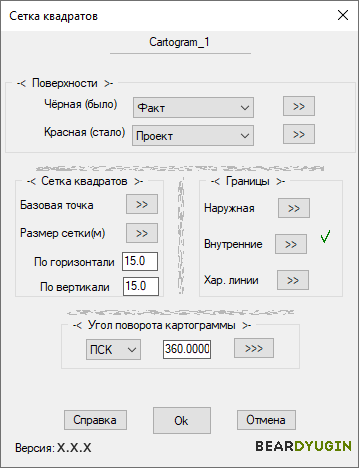

 GCCG - (Geo Cartogram Create Grid) - основная команда, создаёт сетку квадратов для дальнейшего подсчёта, команда использует диалоговое окно:

-< Поверхности >- доступен выбор поверхностей как из списка, так и из чертежа
-< Сетка квадратов >- по желанию
Размеры - можно уазать на экране или ввести вручную
Базовая точка - положение вершины одного из квадратов сетки
-< Границы >- можно не указывать,
Наружная - доступно только замкнутые полилинии, будет найдена общая область для 2-ух поверхностей и указанной граници.
Внутренние - доступны только замкнутые полилинии, можно указать несколько, по данным контурам будут вырезаны области из картограммы
Характерные линии - могут быть 2D\3D полилинии и характерные линии Civil-а, при пересечении характерных линий и квадратов сетки, квадраты будут поделены характерной линией на части.
-<Угол поворота картограммы>- задаём поворот картограммы
МСК - сетка будет создана параллельно осям мировой системы координат.
ПСК - сетка будет создана параллельно осям пользовательской системы координат. (так было в предыдущих версиях)
Свой - сетка будет повёрнута согласно углу введённого пользователем.




 GCMR - (Geo Cartogram Merge Regions)
Команда объединяет несколько выбранных регионов в один. Удобно объединять мелкие участки с соседними крупными. После вызова команды, регионы с площадью менее 2% от базовой будут подсвечены красным цветом, а регионы площадью менее 25% синим.

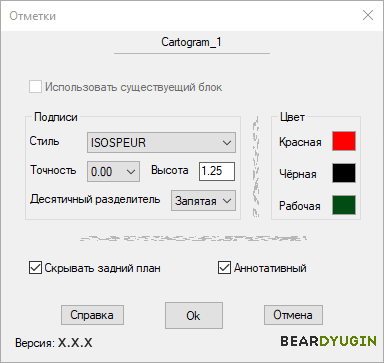

 GCSE - (Geo Cartogram Sign Elevation)
Команда подписывает отметки по узлам сетки квадратов


Эта команда создаст блок _Geo_cart_

Все основные настройки для блока присутствуют в диалоге. Если вам нужно что-то большее, вы всегда можете отредактировать его в редакторе блоков и при последующем вызове команды выбрать "Использовать существующий блок".

 GCWB - (Geo Cartogram Weed Block)
Команда удаляет блоки (подписи отметок) которые подписывают отдельные вершины, не являющиеся общими для соседних участков.


 GCAB - (Geo Cartogram Add Block)
Команда вставляет блок (подписи отметок) в любом указанном вами месте.



 GCWZ - (Geo_Cartogram_Work_Zero)
Команда обнуляет рабочею отметку в указанных блоках, при этом доступен выбор, какую отметку Красную или Чёрную оставить без изменений.



 GCDE - (Geo_Cartogram_Delete_Elevation)
Команда удаляет все подписи отметок.

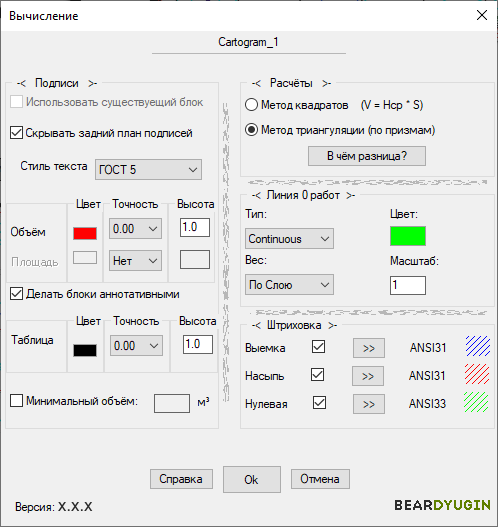

 GCCV - (Geo Cartogram Calculation Volumes)
Команда на основе уже созданной сетки квадратов и подписанных отметок произведет подсчёт и дальнейшее оформление.


Эта команда создаст блок _Geo_cart_vol_

Все основные настройки для блока присутствуют в диалоге. Если вам нужно что-то большее, вы всегда можете отредактировать его в редакторе блоков и при последующем вызове команды выбрать "Использовать существующий блок".


 GCDC - (Geo Cartogram Delete Calculation)
Команда удаляет только вычисления объёмов, оставляя сетку квадратов и подписи отметок, для возможного редактирования самой сетки\поверхностей\отметок и повторного вычисления


 GCMB - (Geo Cartogram Move Block)
Команда переносит блок (подписи углов или объёма) в новое место и строит выноску от первоначального положения. После выбора блока он будет следовать за курсором, клик Левой Кнопкой Миши зафиксирует ему новое положение, клик Правой Кнопки Мыши - удалит блок.



 GCDA - (Geo Cartogram Delete All)
Команда удаляет всю картограмму целиком.

Установка

Приложение устанавливается в папку C:\ProgramData\Autodesk\ApplicationPlugins. CIVIL 3D начиная с версии 2013, при запуске сами заходят в эту папку, и грузят от туда нужные данные, после чего на Ленте, на вкладке "Надстройки" появится соответствующая новая панель.

Покупка \ Регистрация

Покупка происходит из самого приложения, после его установки и запуска команды в CIVIL 3D появится окно о пробном периоде, в этом окне будет кнопка «Купить», которая запустит в браузере форму регистрации. Активация приложения привязана к железу ПК, смена AutoCAD ни как не влияет, переустановка операционной системы, потребует повторного ввода кода активации, но сам код не изменится и подойдёт полученный ранее. Смена ПК потребует новой регистрации (покупки). Площадная и Линейная оплачиваются\регистрируются по отдельности.

Обновление

Регистрация не привязана к версии приложения, поэтому установка новой версии не потребует дополнительной платы.



Удаление

Удаление производится штатными методами Windows через Панель управления -> Установка\удаление
программ.

Коротко о нас

Всем привет! Меня зовут Александр Бердюгин.

Первые приложения я писал для себя, опираясь на свой опыт камеральной работы, после сам же их тестировал, постоянно применяя в работе, находил и исправлял баги, добавлял новые функции, чтобы ещё более автоматизировать камеральную обработку.


Сейчас же я занимаюсь только разработкой приложений (на самом деле написание кода это только треть дела, ещё много времени уходит на оформление кнопочек, панелек, написание справок, запись видосиков, техническую поддержку, оформление сертификатов, и многое другое...). Т.е. не работаю геодезистом, и не выполняю никаких камеральных работ, и не могу сам на практике протестировать свои модули. Единственное тестирование, когда я записываю видео инструкцию, я нахожу баги и приходят идеи, что бы ещё улучшить или добавить.

Поэтому очень важна обратная связь, если у вас что-то не получается или не работает - пишите мне, либо это баг и с вашей помощью я о нём узнаю и устраню, либо расскажу вам как правильно подготовить данные для работы приложения. Или ещё не все рутинные процессы автоматизированы - пишите мне, и мы вместе придумаем как заставить AutoCAD работать за вас.
