Штриховка откоса v5.1.7

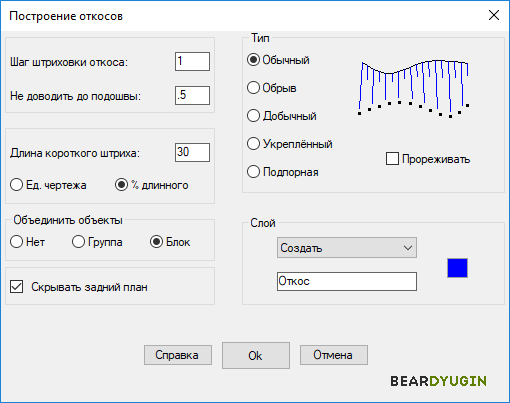

Шаг штриховки.
Устанавливает расстояние между штрихами по бровки откоса.

Не доводить до подошвы.
Устанавливает расстояние на которое не доводятся длинные штрих до подошвы, чтобы они не сливались с подошвой.

Длина короткого штриха.
Устанавливает величину короткого штриха, в единицах чертежа, либо в процентах от длинного.

Объединить объекты.
Можно объединить созданные штрихи в группу или в блок.

Скрытие заднего плана.
При выборе этой опции, за всей областью откоса будет создан объект "маскировка", скрывающий все объекты лежащие под откосом.

Тип.

• Обычный
• Проектный
• Добычный
• Укреплённый
• Подпорная стенка[] Прореживать - 5 штрихов строится, следующих 7 пропускаются, и так далее

Слой.
Можно выбрать слой для откоса, из списка существующих или создать новый. Так же можно задать цвет, в случаи нового слоя, цвет будет назначен слою, в случаи выбора существующего слоя, цвет будет назначен непосредственно объектам откоса.

Редактирование.
После выбора бровки и подошвы, будут построены временные сплошные штрихи, после чего будет предложено отредактировать их положение. Если войти в режим редактирования, будет предложено сначала выбрать диапазон(сектор) редактирования штрихов, потом выбрать основной редактируемый штрих в этом диапазоне и указать его новое положение. После выхода из режима редактирования, штрихи примут заданный им вид, согласно выбранному типу.

Сохранение.
все введённые\выбранные данные в диалоге, будут сохранены, даже между сеансами AutoCAD

В качестве бровки\подошвы можно выбрать следующие типы объектов:

• Линия,
• Полилиния(2D\3D),
• Сплайн,
• Характерные линии(Civil)
