Если объекты модели не отображаются в листе?

Иногда бывает так, что когда мы создаём видовой экран на Листе (рисунок 1),

то не видим часть объектов, которые есть в пространстве модели (рисунок 2).

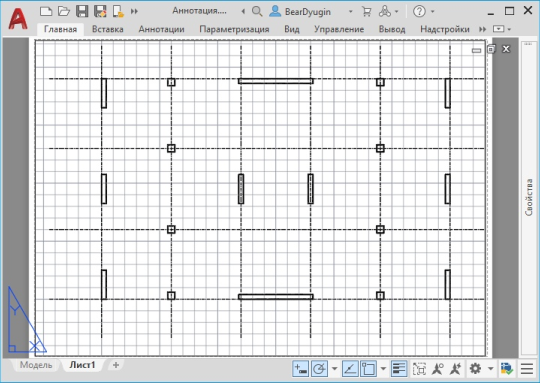

img Рис. 1. В пространстве «Листа»

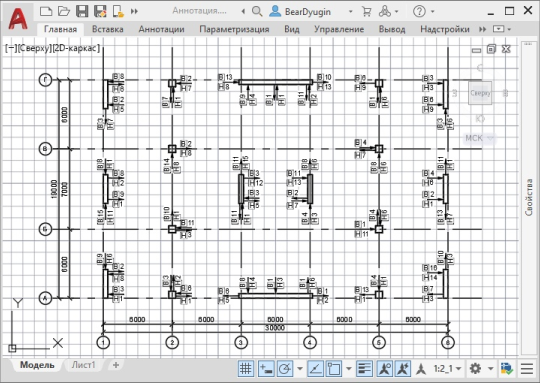

img Рис. 2. В пространстве «Модели»

Дело в том, что объекты аннотации, такие как блоки, тексты, размеры, выноски и штриховка, могут быть как аннотативными так и
неаннотативными

  • Неаннотативные объекты всегда фиксированного размера или масштаба, который рассчитывается в зависимости от масштаба,
    используемого при печати чертежа.
  • Аннотативные объекты автоматически меняют свой размер и масштаб в зависимости от установленного для них масштаба аннотации.

Функция аннотативности появилась в AutoCAD начиная с версии 2008 и предназначена она для того, чтобы при печати чертежа в разных масштабах, размер аннотаций был всегда фиксированным, и не масштабировался вместе с чертежом.

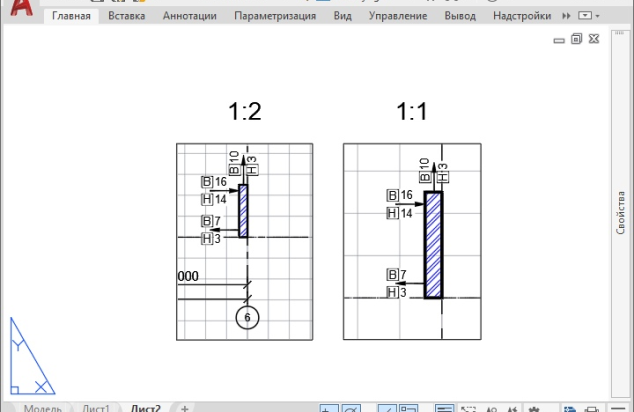

img Рис. 3. Два видовых экрана в пространстве Листа

На рисунке 3 показан пример с двумя видовыми экранами, на которых отображён один и тот же фрагмент чертежа, но с разными масштабами как самих видовых экранов, так и аннотаций отображающихся в них. Таким образом мы получили разный масштаб (размер) стены, но одинаковый размер подписей к ней, так же как и одинаковый шаг штриховки.

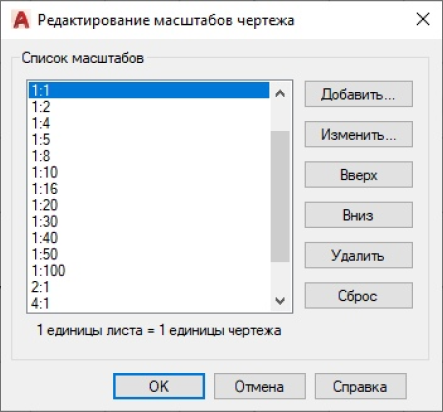

img Рис. 4. Список масштабов чертежа

При этом список масштабов чертежа (рисунок 4) может быть очень большим.

img Рис.6. Системная переменная ANNOALLVISIBLE

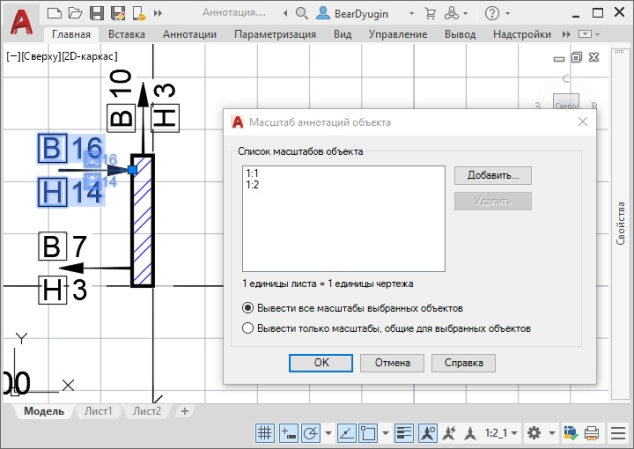

Аннотативные объекты всегда создаются в текущем масштабе аннотации, при необходимости мы можем добавить к списку и другие, нужные нам (рисунок 5). Но и отображаться они будут только в этих масштабах аннотации. Т.е. если объект имеет масштаб 1:1 и 1:2, а мы создаём видовой экран с масштабом 2:1, то в этом видовом экране объект просто не будет отображаться.

Есть несколько вариантов решения такой ситуации:

  • Сопоставить масштабы объектов и экрана, либо
    добавить масштаб видового экрана к списку
    масштабов объектов, либо назначить
    аннотативный масштаб видовому экрану как у
    объектов.
  • Включить в пространстве Листа отображение всех аннотативных объектов независимо от масштаба аннотации (рисунок 6).
