Дымовые трубы, независимо от их материала, а также прочие высотные сооружения, такие как антенны, осветительные вышки и башни связи, опоры ЛЭП, должны быть вертикальными в пределах допусков, установленных для этих конструкций.

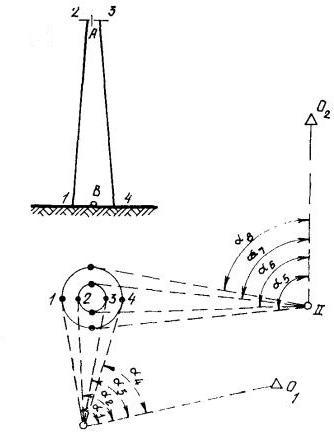

Существуют методика определения крена труб с помощью теодолита, разработанная в те времена, когда электронных тахеометров не было, и почему-то все продолжают ей пользоваться, несмотря на то что этот метод трудоёмок и требует дополнительных расчётов.

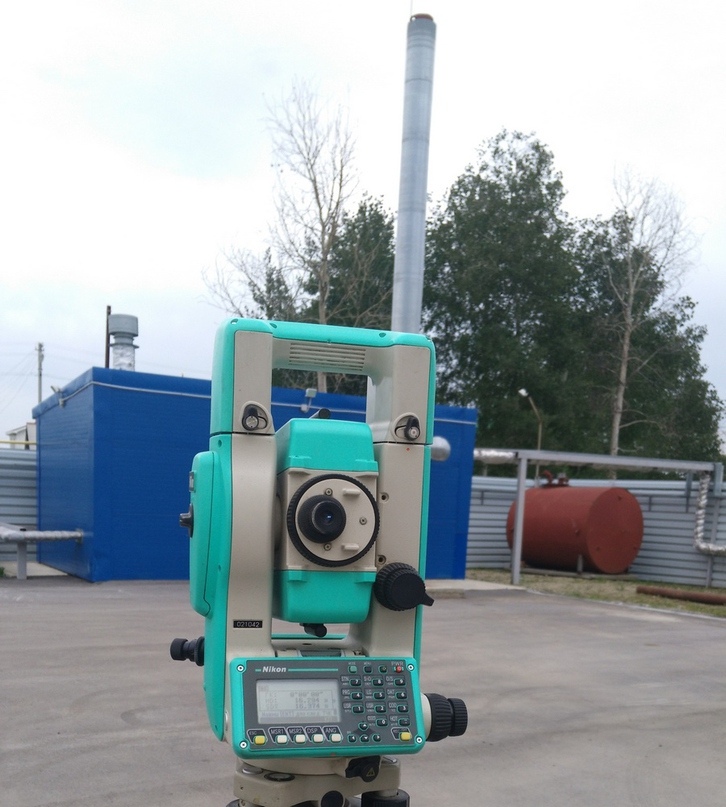

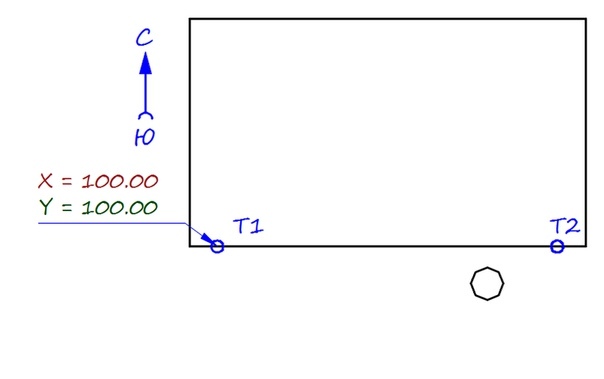

Ниже опишу, как измерить крен трубы тахеометром и получить результат сразу в поле, используя координатный метод

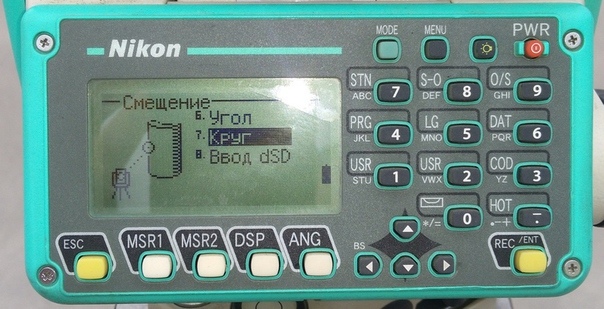

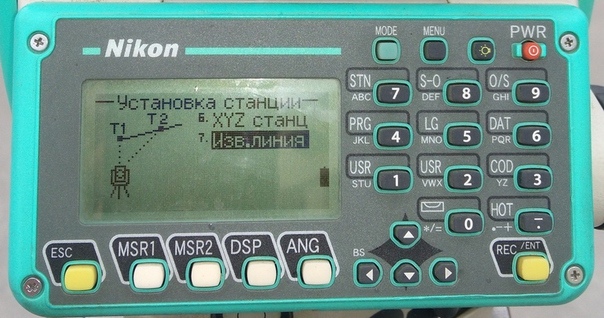

2. Заходим в программы "Определение центра цилиндра".

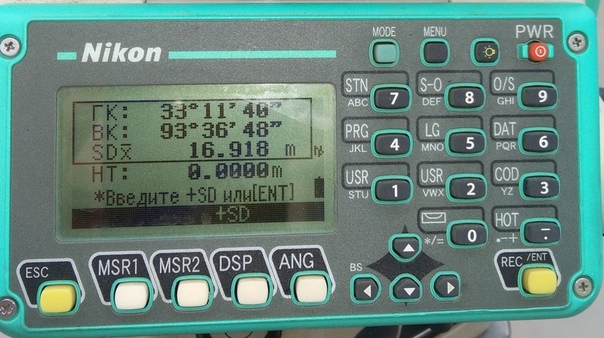

3. Следуя подсказкам, измеряем расстояние до трубы в нижнем сечении.

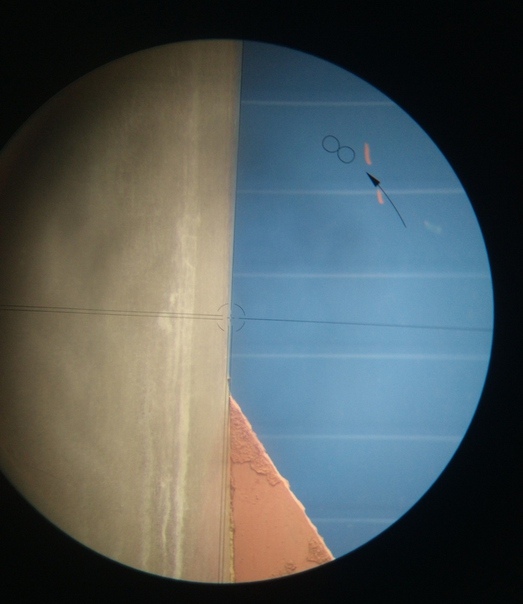

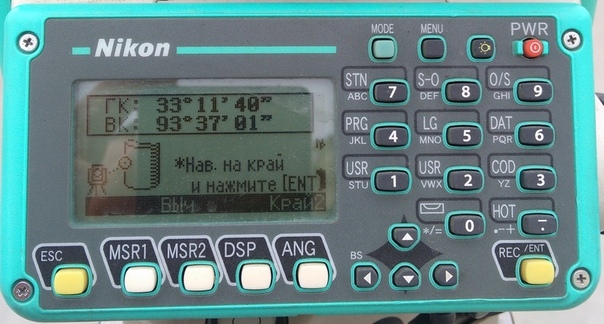

4. Наводимся на левый край.

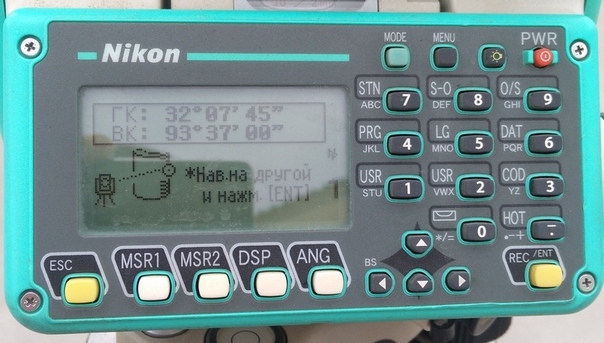

5. Наводимся на правый край.

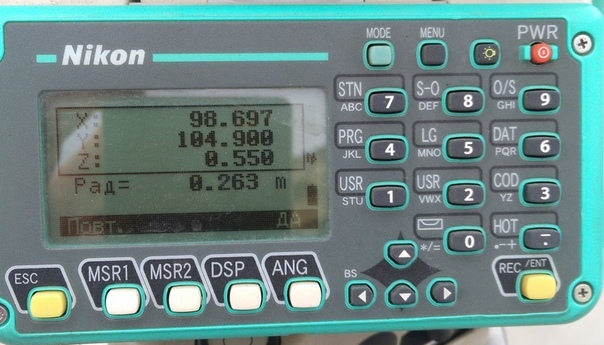

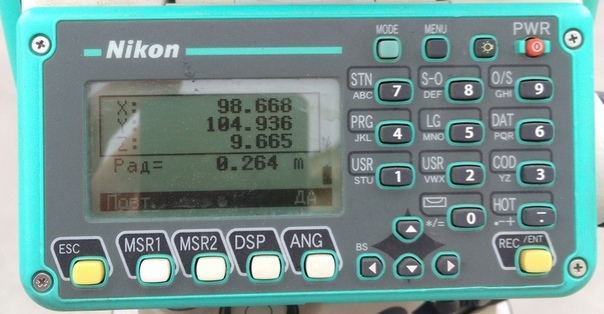

6. Получаем координаты центра трубы в нижнем сечении.

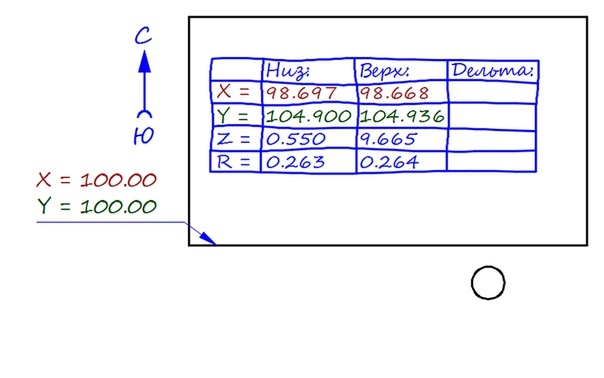

7. Повторяем пункты с 3-го по 6-й для верхнего сечения.

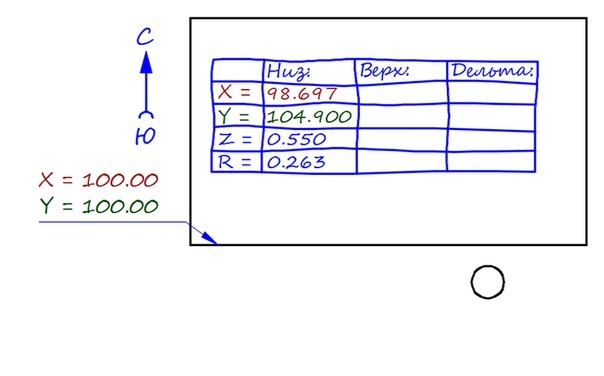

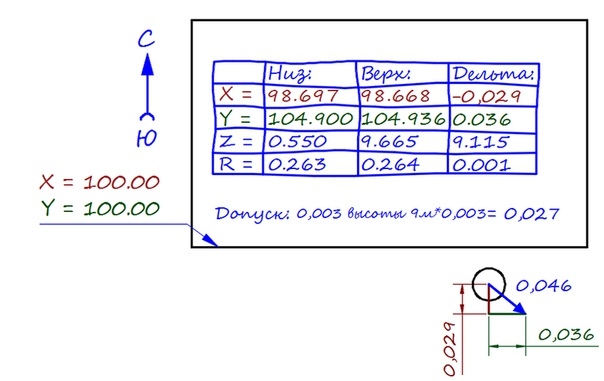

8. Вычисляем дельты, откладываем dX и dY, получившаяся гипотенуза показывает направление крена. Её величину вычисляем по теореме Пифагора.
9. Делаем выводы...
